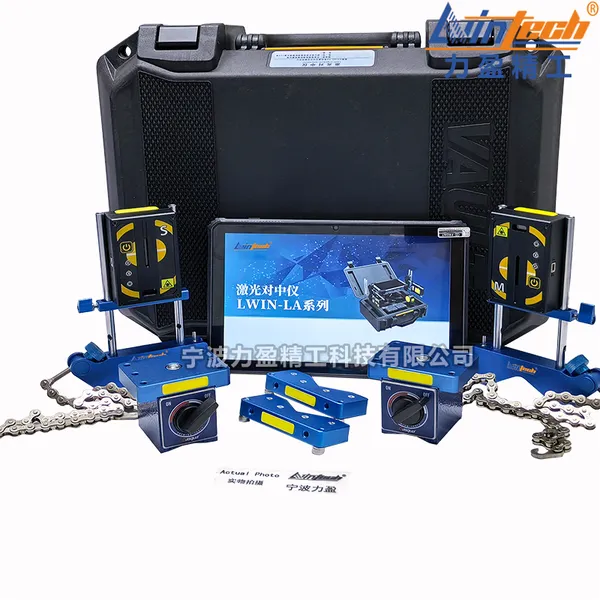

供应激光对中仪LWINTECH-LA605测量精度±0.001mm国产力盈厂家

宁波力盈精工科技有限公司生产 力盈LWINTECH品牌LWINTECH-LA605***激光对中仪

经过15年的研究与发展，我们在激光技术测量的领域里积累了丰富的经验，在与您分享的同时，我们也邀请您加入我们设备的优化活动中来，以便我们的仪器能够更好地为您服务。

如果您的企业存在测量方面的问题，那就请您与我们联系吧。我们的经验将帮您用方法解决它。

符合标准的声明

设备:力盈LWINTECH-LA系列系列全线产品

力盈公司声明LWINTECH-LA系列 全线产品的生产符合下列国内和***。

所有系统均已按照下列标准进行测试：

EMC Directive2004/108/EG

Low Voltage Directive2006/95/EC

Laser ClassificationEurope: SS-EN-608 25-1 :2007/SS-EN-60825-1:2007

USA: CFR 1040.10/11 - 1993

RoHs Directive2002/95/EG

WEEE Directive2002/96/EG

蓝牙设备: 4.0 ，使用过程须符合以下

两个条件:

(1) 测量设备不会产生有害干扰。

(2)蓝牙设备可以接受任何干扰信号,也包括那些可以影响设备正常工作的信号

旧的电子电气设备的处理

设备及其包装进行处理时注意保护环境，分类回收处理。

应上交至一些电子/电器设备循环处理的收集点。

供应力盈LWINTECH-LA605高精度激光对中仪

质量证明

宁波力盈公司***，我们的产品和生产过程严格遵照相关的国际和国内标准，所有零部件在组装前进行严格的检测，产品在发货前也进行严格的测试。

质量***

激光测量设备的生产在公司严格的质量控制体系下.产品自购买之日起1年内，正常使用情况下设备出现故障，公司将免费进行维护. 如下承诺：

1. 质保期内免费更换部件.；

2. 更换的部件为原来功能一致产品配套使用；

注意：非专业人员请勿进行拆卸维修作业，以免影响售

安全措施

激光等级 II 级，输出功率小于1 mW,

需要注意以下安全措施:

• 不要盯着激光看

• 激光束不要对准任何人的眼睛

注意!

不要随意打开测量单元，避免造成辐射伤害。随意拆开测量元件后，制造商一方可以不承担先前约定的质保条件。

机器突然启动后会对设备造成伤害,仪器是在设备处于静态情况下进行测量的。因此需要采取必要的措施***机器处于停机状态，如，将电源开关锁定在关的位置上，或移去保险丝。直到对中测量完成、仪器从机器上拆下后这些安全措施才能解除.

注意!

仪器不能在爆炸等危险区域使用.

服务和校准

当您的仪器系统出现问题时，我们的服务中心会快速为您提供相应的帮助。

我们的服务中心总部设在瑞典. 还有几处服务中心设在相应国家的代理商所在的城市。 维修前请联系当地的服务中心， 所有的维修中心的在我们的网站上都可以找得到。

中国地区服务中心：

生产厂家 ：宁波力盈精工科技有限公司

宁波力盈公司生产激光轴对中仪器的目的是使设备两端回转中心线实现共线旋转 。该项工作需由经过理论和实践培训的专业人员完成。

水平轴偏差的校正通过调整移动端设备的前地脚和后地脚（垂直和水平方向） 实现 ，直至轴对中至规定容差内。

S测量单元和M测量单元分别安装在固定设备和调整端设备的轴上（使用对中仪提供的支架） 。 随后旋转轴至特定角度 ，软件将记录其在修正平面内的相对位置。

系统需输入以下数据

·测量单元（ S和M） 之间的距离（测量各单元安装立柱之间） ；

·测量单元M立柱到联轴器中心的距离；

·联轴器中心到调整端设备前地脚的距离（测量至螺栓中心）；

·调整端设备前后地脚之间的距离（螺栓中心间距） ；

·联轴器直径（仅在需根据实际直径重新计算角度偏差容差时输入 ，默认值标准化为100 mm）。

使用前准备

为确保可靠运行和测量精度 ， 需完成以下准备工作：

操作人员需进行专业培训之后 ，开始工作

检查事项

·确保设备两端轴都可自由旋转。若不能旋转 ，建议使用非旋转轴选配支架；

·测量两轴（靠近联轴器处） 及联轴器的径向跳动 ，建议跳动为0.02 mm ，过大跳动将影响测量重复性；

·如需同步盘车检查齿隙控制在1. 5度 ，若超过可能导致测量误差；

·检查设备底座（无裂纹或分层） 、设备地脚（无变形且接触） 、基架与紧固件（刚性充足且螺栓状态良好） 及垫片（校准、无损坏） ，发现可见损坏需修正；

·确认设备在调整时可移动 ， 常见障碍包括底座不平（焊缝 、多余螺栓等） 或设备已达调整极限；

·确保有足够空间安装对中仪；

·检查探头组装牢固且无松动或损坏；

·确认已知冷态与热态间的热膨胀或动态位移值；

·测量设备实际温度。

注意 ：轴中心线位置可能随轴承座温度改变而变化。对中通常在冷态或热态下进行。

*禁止在过渡热态（升温或冷却中）执行对中。

·确认已正确选择对中容差；

·遵守所有安全规程。若存在安全隐患 ，禁止工作

操作准备

执行粗对中

在***对中前 ，需通过以下步骤完成粗对中：

·使用垫片消除调整端设备（如电机） 在固定设备视觉可见的偏差；

·调整联轴器间隙至均匀（通过移动设备） ；

·若径向齿隙超过允许值（1. 5度） ，消除齿隙（例如用胶带包裹联轴器或更换弹性元件）；

·松开安装螺栓后 ，检查所有设备地脚与底座间的间隙（使用0.05 mm校准塞尺）；

·提前准备对中所需垫片或可调支撑。

       力盈LWINTECH-LA605激光对中仪特点：

     测量距离10m

水平对中

垂直对中

时钟法测量

任意三点测量

软角检测

热膨胀

振动滤波

数据保存

打印报告

部件描述

1     电源按钮 （长按2-3秒关机）

2   探测器接收窗口

3     电池指示灯

4    连接指示灯 （连接平板/PC时蓝灯常亮， 数据传输时闪烁）

5    电源指示灯 （红灯—已开机；绿灯—准备测量）

6   带螺钉的锁紧支架

7   激光发射窗口

8     Mini USB接口 （用于充电）

9   调节旋钮 （调整光束折线位置）

10    M/S单元底部的中心标记

力盈LWINTECH-LA605激光对中仪技术规格：

接收窗口尺寸30mm

探测器类型（分辨率)数字CCD（分辨率0.001 mm）

测量范围(模块之间）≤ 10米

测量精度±0.001mm（0-1 mm）/ ±0.9%（1-24 mm）

测量误差<1%

数字倾角仪分辨率0.1°

激光二极管635 nm ，Class II ，<1 mW

接口蓝牙4.0

外壳材质阳极氧化铝

防护等级IP67

续航时间≤20小时

工作温度-20°C至+55°C（防爆版 ：-20°C至+40°C）

湿度≤98%

防护等级IP66/IP67;材质:铝合金+PC/ABS+TPE

尺寸91 × 62 × 34 mm

重量279g

锂电池

内置锂电池 ，容量随环境温度和充放电循环自然衰减。

激光安全

符合SS-EN-60825-1: 1994 Class 2标准。

充电说明

请使用提供的USB电缆和电源适配器 ，进行充电

安装测量单元

1.将带紧固链的支架垂直放置在轴上。提起链条自由端 ，拉紧以消除松弛 ，并将其固定在挂柱上。

2.使用收紧螺母拧紧链条 ，但避免过度拧紧。安装测量单元前检查链条张力。

3.将M和S测量单元放置在支架之间 ，使带螺钉的拉杆位于单元下方。若空间受限 ，拉杆可置于单元上方（例如当M/S单元紧密贴合安装基座时） 。

4.确保两个测量单元稳定的固定在支架上。支架需对称 ，可从任一侧开始安装。

5.若需要 ，可使用额外的延长链条。

6. M单元必须安装在移动设备的轴或联轴器上 ， S单元安装在固定设备的轴或联轴器上。若无法直接安装在轴上（例如空间不足） ，可将支架安装在联轴器上。

7.调整测量单元 ，使M单元顶部边缘比S单元低约2cm ，确保M单元的激光束与S单元的探测器窗口对齐。沿支架立柱滑动调整垂直位置 ，并用拉杆上的螺钉锁定。
